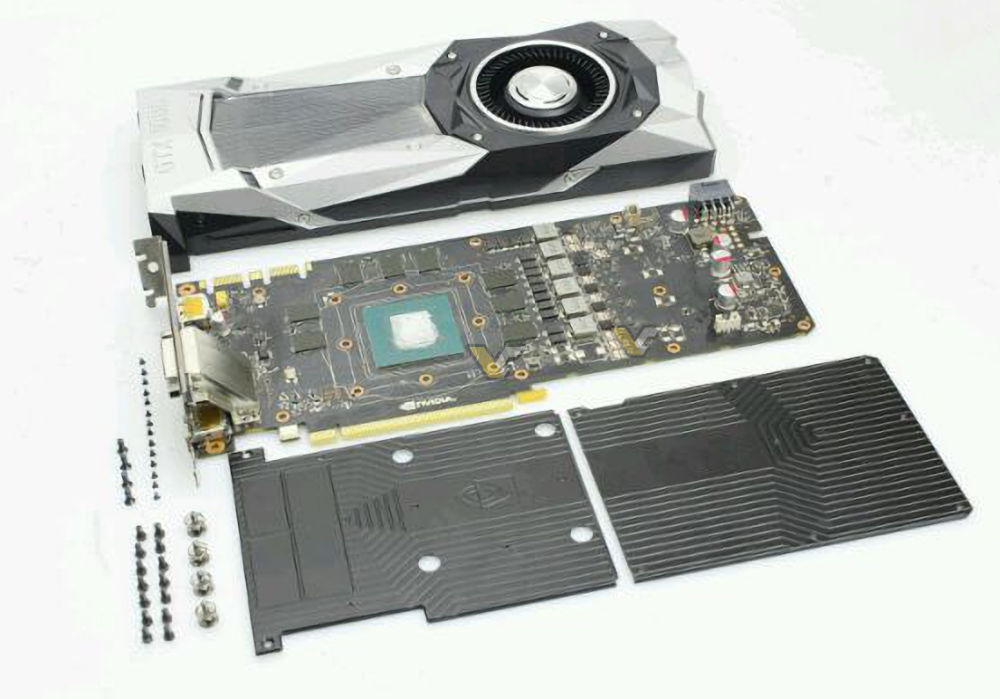

La nuova GPU NVIDIA top di gamma GTX 1080 e la GTX 1070 sono state presentate qualche giorno fa, ma sul sito VideoCardz sono state pubblicate alcune immagini che ritraggono il PCB della scheda in versione reference, o Founders Edition come la chiama NVIDIA.

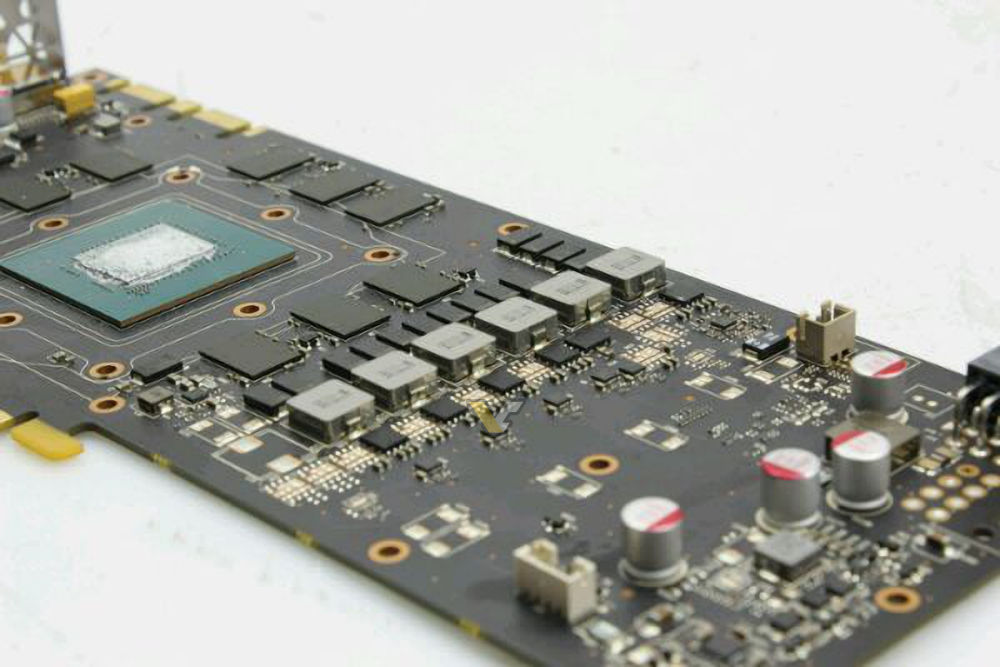

Il PCB risulta ovviamente simile alle precedenti GTX 980 e GTX 980 Ti, anche se le differenze non sono poche. Il layout sembra più pulito e per quanto riguarda il circuito di alimentazione, la GTX 1080 da 16nm è dotata di 5+1 fasi VRM, mentre la GTX 980 ne ha 4+1 e la GTX 980 Ti arriva a 6+2.

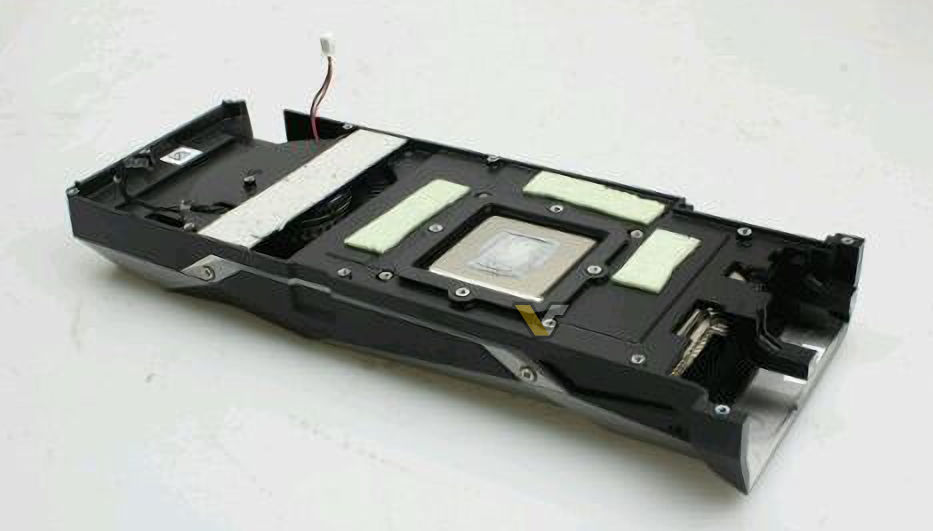

La nuova scheda video con GPU Pascal ha 8 moduli di memoria per lato (come la GTX 980) e si apprezza la dimensione dei chip inferiore per le nuove GDDR5X. La maggiore efficienza energetica si evince soprattutto dalla presenza di un solo connettore ausiliario da 8-pin, invece del duo 6+6-pin e 8+6-pin delle precedenti versioni. Da queste immagini non è chiaro se i fori dei dissipatori aftermarket coincidono anche con questo nuovo PCB.

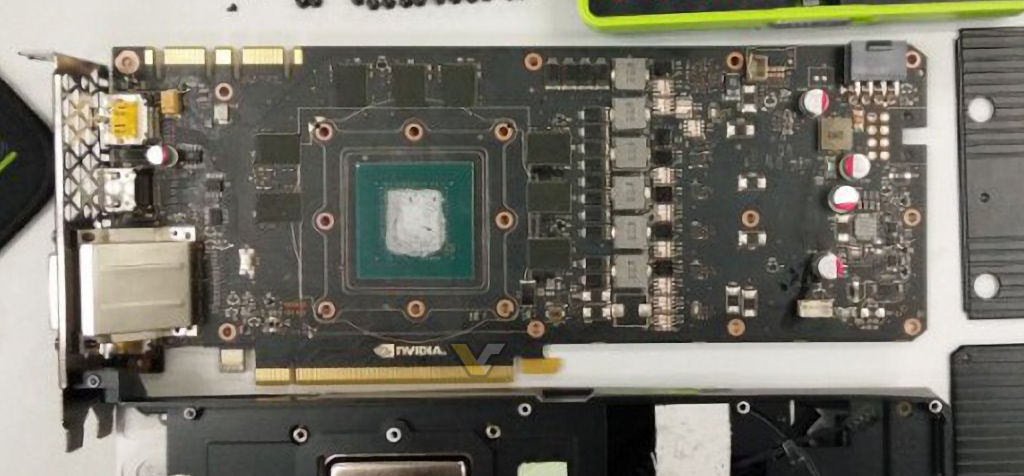

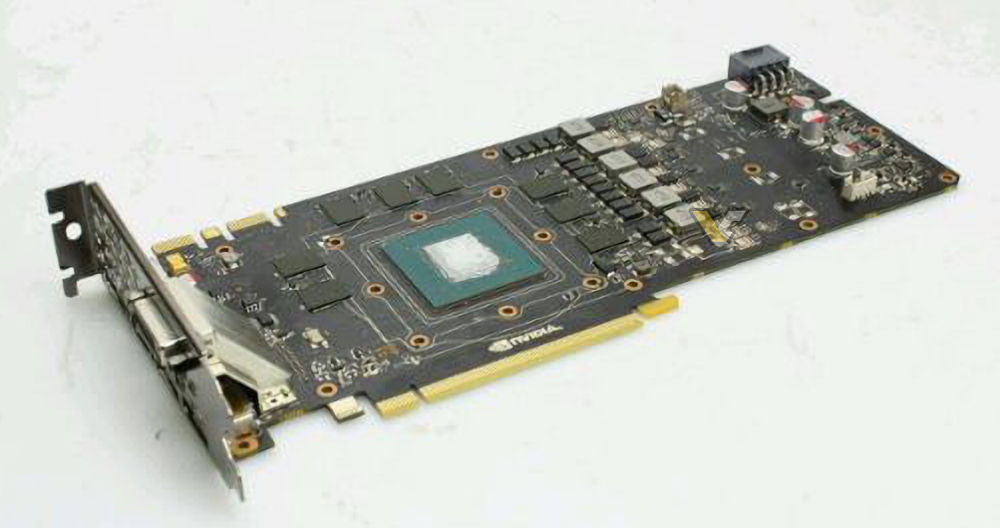

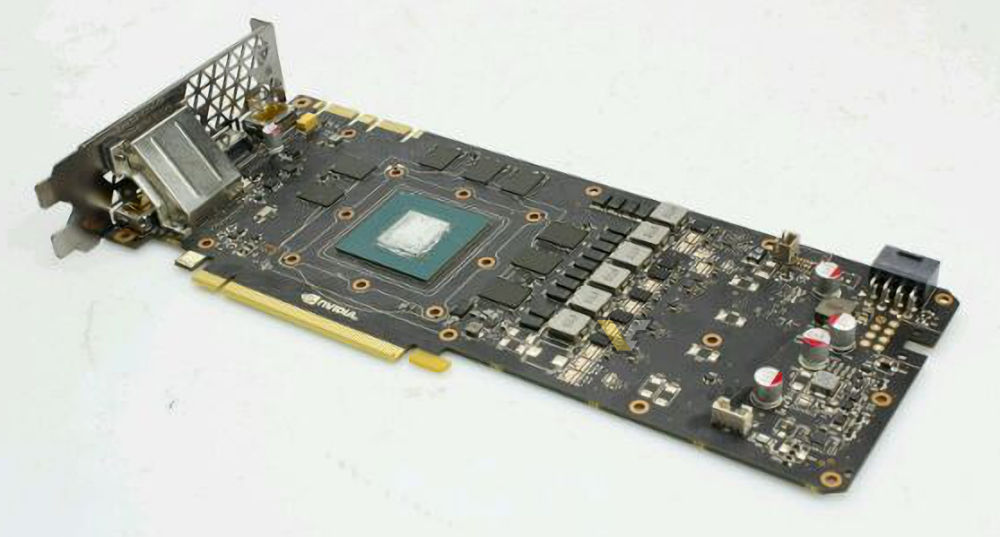

NVIDIA GTX 1080

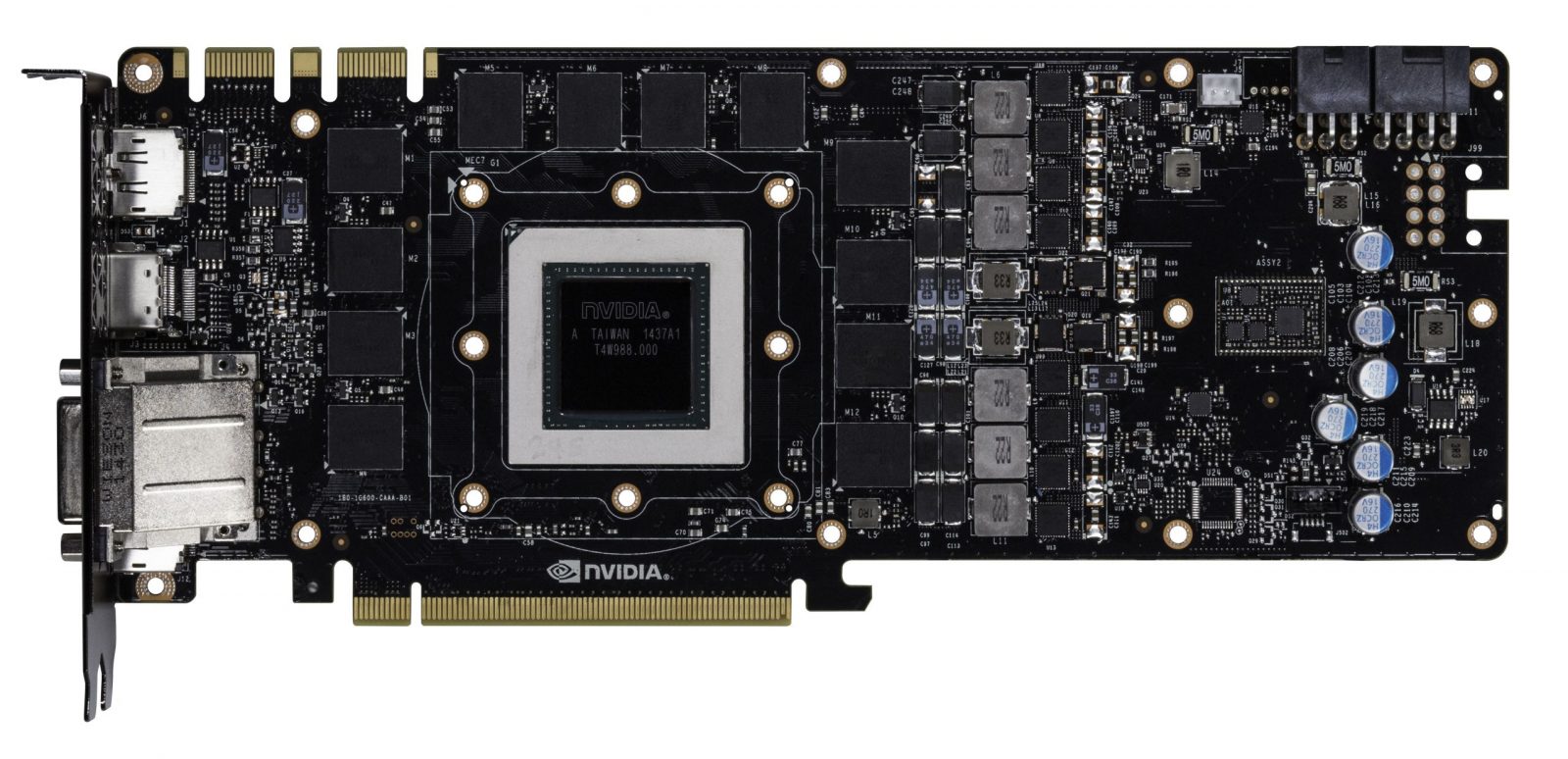

NVIDIA GTX 980 Ti

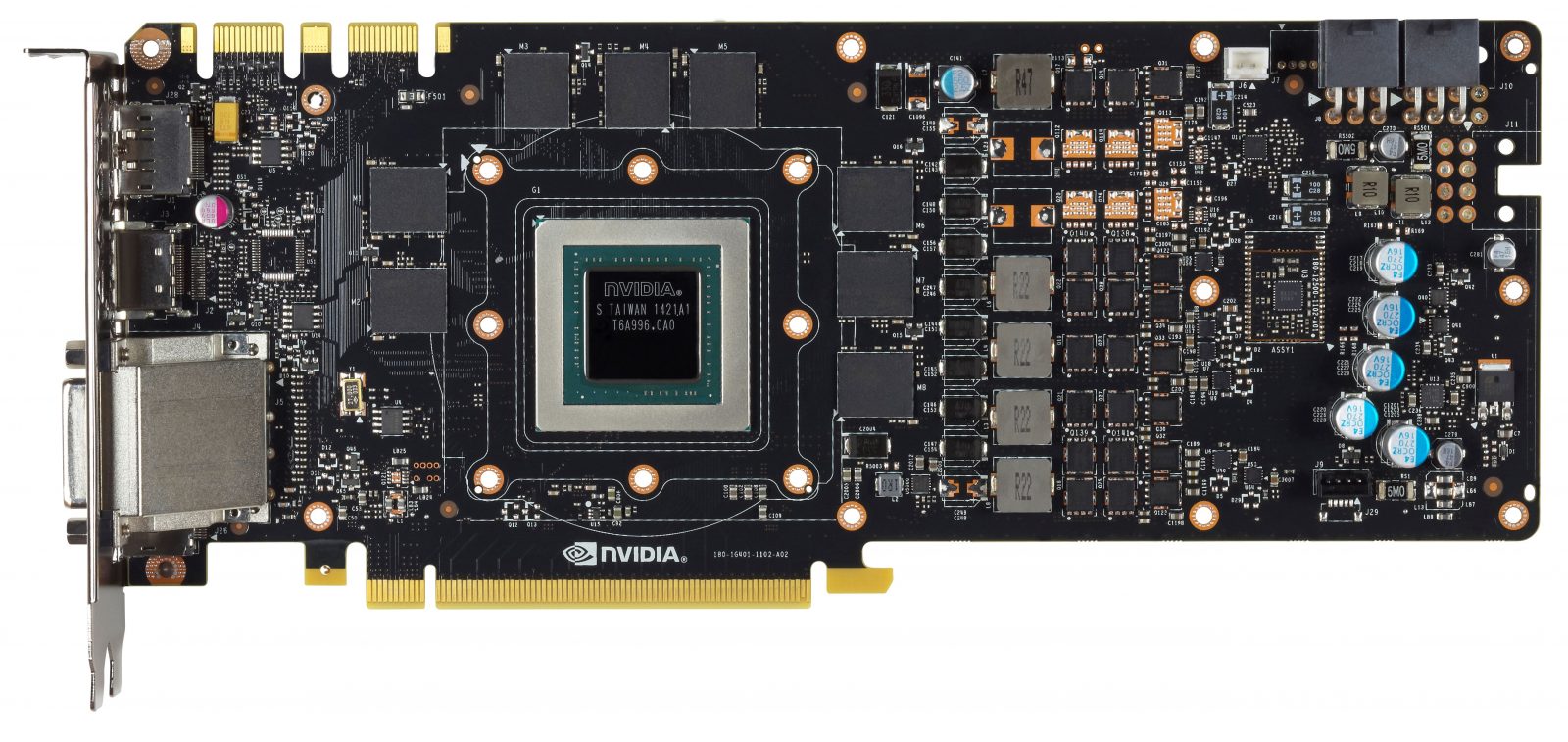

NVIDIA GTX 980
